ZGS11系列組合式箱變

產品名稱：ZGS11系列組合式箱變
所屬分類：箱式變電站系列

產品簡介：ZGS11系列組合式箱變自研制開發成功以來，經多年精心打造，該產品作為城鄉配電網絡中的重要供電單元，集高壓控制變電以及配電設備于一體的變配電產品，廣泛應用于城鄉配電網絡之中。

ZGS11系列組合式箱變產品概述:

ZGS11系列組合式箱變自研制開發成功以來，經多年精心打造，該產品作為城鄉配電網絡中的重要供電單元，集高壓控制變電以及配電設備于一體的變配電產品，廣泛應用于城鄉配電網絡之中。
該產品將高壓負荷開關、高壓熔斷器置于變壓器油中，具有變壓器器身共箱或分箱兩種結構形式。油箱采用全密封結構，配有油溫表、油位表、壓力表、壓力釋放閥、放油閥等元件以監測變壓器運行狀況。該產品分為環網型、終端型及雙電源型供電方式。為了使產品更適合于我國電網的實際要求，又推出了插拔型熔斷器, 絲熔的熔斷不影響變壓器性能。根據低壓饋出要求的復雜程度， ZGS11系列產品分為標準型、加強型和綜合型三種外殼形式，做到使用戶和設計單位在選型時更靈活、更經濟。

ZGS11系列組合式箱變使用環境

◆環境溫度：氣溫不低于+40℃，低氣溫-30℃
◆海拔：≤1000m；
◆風速：相當于34m/s（不大于700Pa）；
◆濕度：日相對濕度平均值≤95%；月相對濕度平均值≤95%；
◆防震：水平加速度不大于0.4m/s，垂直加速度不大于0.15m/s；
◆安裝地點傾斜度：不大于3°；
◆安裝環境:周圍空氣不受腐蝕性、可燃性氣體等明顯污染，安裝地點無劇烈震動；
◆訂購本產品超出上述條件的規定時，可與本公司協商。

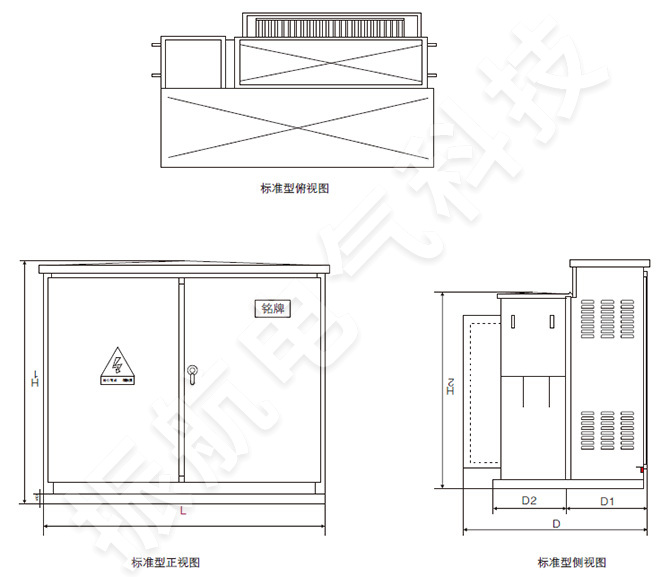

ZGS11系列組合式箱變產品結構特點:

◆結構緊湊，體積小，僅為同容量國產產品的1/3—1/5左右，大大減少了占地面積；
◆全密封、全絕緣結構，無需絕緣距離，可靠保護人身安全；
◆高壓采用負荷開關熔斷器組合電器保護；
◆高壓接線既可用于環網，又可用于終端，供電方式靈活，可靠性高；
◆變壓器性能：低損耗、低噪音、低溫升；過載能力強，抗短路、耐沖擊能力強；
◆滿足各種低壓饋出要求，可按方案選擇，亦可自行設計；
◆電纜頭有200A肘型電纜接頭及600AT型接頭兩種，肘型電纜接頭適用于電纜截面積為35-185mm2 T,型接頭適用于電纜截面積為235-500mm，電纜頭的材質分為銅芯和鋁芯，兩者均可配置全絕緣氧化鋅避雷器。200A肘型電纜頭可以帶負荷插拔，又可以起到隔離開關的作用。

ZGS11系列組合式箱變分箱結構特點:

◆箱變采用分箱結構：
壓器器身變與高壓負荷開關、插入式熔斷器和后備限流熔斷器等高壓組件分別置于密封油箱中，兩箱左右水平布置，用隔板隔開，隔板上有絕緣穿墻套管用于變壓器與負荷開關的接線，可方便拆換，而不影響另一箱的使用。
◆兩箱左右布置優點：
◆兩箱互不影響：
—防止了因隔板滲漏導致上層油流入到底部油箱造成上部油箱缺油（缺油或無油導致操作負荷開關拉弧，對設備和人身產生危險）；
—另一優點是左右布置檢修方便。當變壓器室、負荷開關室檢修時兩箱互不影響，方便快捷（如上下布置檢修變壓器需上部油箱全拆除部后才能打開變壓器的油箱，檢修不方便）。
◆分箱結構解決了負荷開關操作以及熔斷器熔斷對變壓器油的污染問題。

◆美式箱變高壓保護用熔斷器配置情況一覽表（三相）

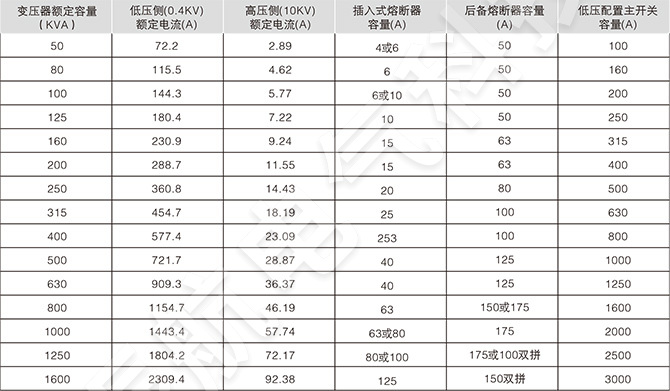

美式箱變高壓保護用熔斷器配置情況一覽表（三相）
